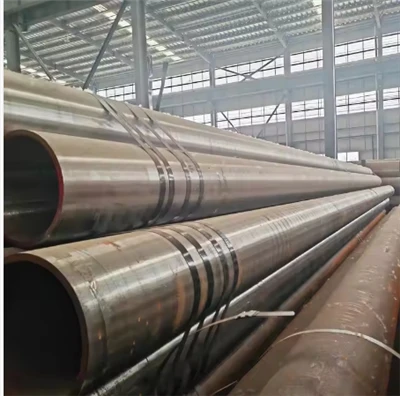

A691 CM65 TUBO CLASE42

Tubería de acero al carbono y aleado A691, soldada por fusión eléctrica para servicio de alta presión a altas temperaturas

Envíeconsulta

Chatee ahora

Introducción del producto

TABLA 1 Materiales de la placa
Grado de tubería	Tipo de acero	Especificación ASTM		HB, máx. A
Grado de tubería	Tipo de acero	Número	Calificación	HB, máx. A
CM-65	acero al carbono-molibdeno	A204/A204M	A	201
CM-70	acero al carbono-molibdeno	A204/A204M	B	201
CM-75	acero al carbono-molibdeno	A204/A204M	C	201
CMSH-70	acero al carbono-manganeso-silicio, normalizado	A537/A537M	1
CMS-75	acero al carbono-manganeso-silicio	A299/A299M	. . .	. . .
CMSH-80	acero al carbono-manganeso-silicio, templado y revenido	A537/A537M	2
1 ⁄ 2 CR	1 ⁄ 2 % cromo, 1 ⁄ 2 % acero al molibdeno	A387/A387M	2	201
1CR	1 % cromo, 1 ⁄ 2 % acero al molibdeno	A387/A387M	12	201
1 1 ⁄ 4CR	1 1 ⁄ 4 % cromo, 1 ⁄ 2 % acero al molibdeno	A387/A387M	11	201
2 1 ⁄ 4CR	2 1 ⁄ 4 % cromo, 1 % acero al molibdeno	A387/A387M	22	201
3CR	3 % cromo, 1 % acero al molibdeno	A387/A387M	21	201
5CR	5 % cromo, 1 ⁄ 2 % acero al molibdeno	A387/A387M	5	225
9CR	9 % cromo, 1 % acero al molibdeno	A387/A387M	9	241
91	9 % cromo, 1 % molibdeno, vanadio, niobio C	A387/A387M	91 B	241

TABLA 2 Parámetros del tratamiento térmico A
Grado de tubería	ASTM Especificación	Tratamiento térmico posterior a la soldadura Rango de temperatura (Aliviar el estrés), grado F (grado)	Normalizando Temperatura, máximo a menos que se indica lo contrario, grado F (grado)	Temple Temperatura, máximo a menos que indicado lo contrario, grado F (grado)	temperatura de templado, mín, grado F(grado)
CM-65	A204/A204M	1100 a 1200 [590 a 650]	1700 [925]	. . .	. . .
CM-70	A204/A204M	1100 a 1200 [590 a 650]	1700 [925]	. . .	. . .
CM-75	A204/A204M	1100 a 1200 [590 a 650]	1700 [925]	. . .	. . .
CMSH-70	A537/A537M	1100 a 1200 [590 a 650]	1700 [925]	. . .	. . .
CMS-75	A299/A299M	1100 a 1200 [590 a 650]	1700 [925]	. . .	. . .
CMSH-80	A537/A537M	1100 a 1200 [590 a 650]	B	1700 [925]	1100 a 1250 [590 a 675]
1 ⁄ 2 CR	A387/A387M	1100 a 1300 [590 a 705]	1850 [1010]	1700 [925]	1150 a 1375 [620 a 745]
1CR	A387/A387M	1100 a 1350 [590 a 730]	1850 [1010]	1700 [925]	1150 a 1375 [620 a 745]
11 ⁄ 4 CR	A387/A387M	1100 a 1375 [590 a 745]	1850 [1010]	1700 [925]	1150 a 1375 [620 a 745]
21 ⁄ 4 CR	A387/A387M	1200 a 1400 [650 a 760]	1850 [1010]	1700 [925]	1250 a 1400 [675 a 760]
3CR	A387/A387M	1200 a 1400 [650 a 760]	1850 [1010]	1700 [925]	1250 a 1400 [675 a 760]
5CR	A387/A387M	1200 a 1400 [650 a 760]	1850 [1010]	1650 [900]	1300 a 1400 [705 a 760]
9CR	A387/A387M	1325 a 1375 [715 a 745]	C	. . .	1325 a 1375 [715 a 745]
91	A387/A387M	1350 a 1420 [730 a 770]	1900 a 2000[1040 a 1095]	1900 minutos[1040 minutos]	1350 a 1440 [730 a 780]

Las designaciones de clase son las siguientes
Clase	Tratamiento térmico en tubería	Radiografía, ver sección	prueba de presión, ver sección
10	ninguno	ninguno	ninguno
11	ninguno	9	ninguno
12	ninguno	9	8.3
13	ninguno	ninguno	8.3
20	alivio del estrés, ver 5.3.1	ninguno	ninguno
21	alivio del estrés, ver 5.3.1	9	ninguno
22	alivio del estrés, ver 5.3.1	9	8.3
23	alivio del estrés, ver 5.3.1	ninguno	8.3
30	normalizado, ver 5.3.2	ninguno	ninguno
31	normalizado, ver 5.3.2	9	ninguno
32	normalizado, ver 5.3.2	9	8.3
33	normalizado, ver 5.3.2	ninguno	8.3
40	normalizado y templado, ver 5.3.3	ninguno	ninguno
41	normalizado y templado, ver 5.3.3	9	ninguno
42	normalizado y templado, ver 5.3.3	9	8.3
43	normalizado y templado, ver 5.3.3	ninguno	8.3
50	templado y revenido, ver 5.3.4	ninguno	ninguno
51	templado y revenido, ver 5.3.4	9	ninguno
52	templado y revenido, ver 5.3.4	9	8.3
53	templado y revenido, ver 5.3.4	ninguno	8.3
