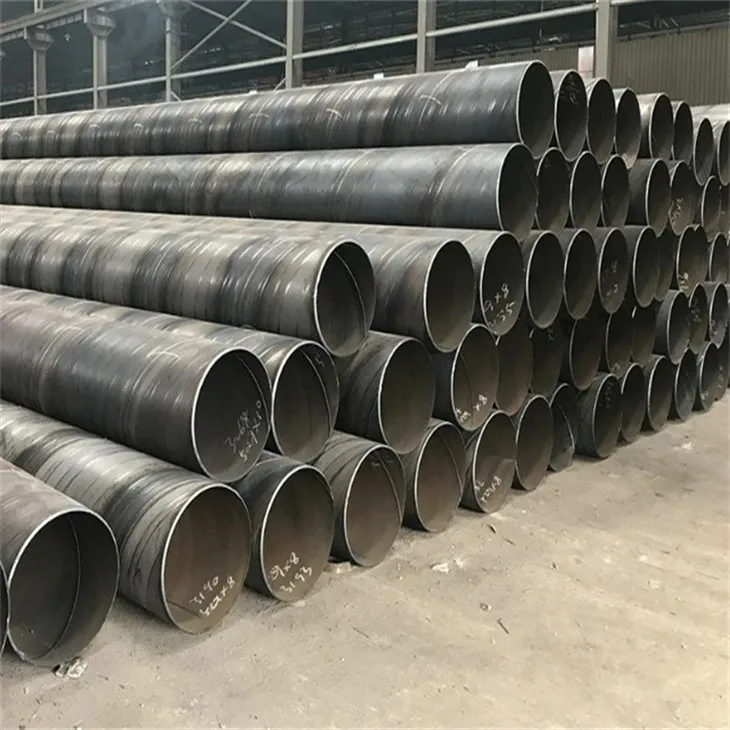

Tubo de acero soldado en espiral X52
Descripción general del producto
El tubo de acero soldado en espiral X52 es un tubo de acero al carbono fabricado formando una bobina laminada en caliente en forma de hélice y uniendo la costura mediante soldadura por arco sumergido (SAW). En la terminología API, el producto se denomina SAWH (soldadura por arco sumergido con costura helicoidal); La misma tubería se conoce ampliamente como SSAW (soldada por arco sumergido en espiral) en China, Medio Oriente y América del Sur. El grado X52 (L360) ofrece una combinación equilibrada de resistencia, tenacidad y soldabilidad en campo, lo que convierte al producto en una opción común para líneas de transmisión de gran diámetro e infraestructura hídrica.
Cuando el proyecto lo requiere, la tubería se suministra en PSL2 con una química más estricta, control de carbono equivalente, prueba de impacto Charpy e inspección de soldadura completa. Confirme la edición API 5L aplicable, el nivel de PSL, el diámetro exterior, el espesor de la pared, los requisitos de recubrimiento e inspección antes de realizar el pedido.
Composición química y propiedades mecánicas.
Composición química API 5L X52 (tubería soldada)
| Elemento (máx., % de masa) | PSL1 (soldado) | PSL2 (L360M, típico) |
|---|---|---|
| Carbono (C) | Menor o igual a 0,26 | Menor o igual a 0,22 (Menor o igual a 0,24 para condición N) |
| Manganeso (Mn) | Menor o igual a 1,40* | Menor o igual a 1,40* |
| Fósforo (P) | Menor o igual a 0,030 | Menor o igual a 0,025 |
| Azufre (S) | Menor o igual a 0,030 | Menor o igual a 0,015 |
| Silicio (Si) | - | Menor o igual a 0,45 |
| Nb/V/Ti | controlado por API 5L | Nb Menor o igual a 0,05, V Menor o igual a 0,05, Ti Menor o igual a 0,04 (M) |
| Equivalente de carbono | no requerido | CE_IIW Menor o igual a 0,43; CE_Pcm Menor o igual a 0,25 |
*El Mn puede aumentar mediante la regla de intercambio Mn-C: por cada 0,01 % de carbono por debajo del máximo, el máximo de Mn aumenta en un 0,05 %, hasta un 1,65 % para grados inferiores o iguales a L360. Los valores son indicativos y deben verificarse con la edición API 5L, PSL, condición de entrega y orden de compra aplicables.
Propiedades mecánicas API 5L X52
| Propiedad | Requisito |
|---|---|
| Límite elástico (mín.) | 360 MPa (52.000 psi) |
| Resistencia a la tracción (mín.) | 460 MPa (66.700 psi) |
| Rango de rendimiento de PSL2 | 360–530 MPa |
| Rango de tracción PSL2 | 460–760 MPa |
| Relación rendimiento-tracción | Menor o igual a 0,93 (OD > 323,9 mm, PSL2) |
| Alargamiento | según la fórmula API 5L (depende de la sección transversal y la resistencia a la tracción) |
| Impacto Charpy (PSL2) | 0 grados, promedio Mayor o igual a 27 J, simple Mayor o igual a 20 J; Temperaturas más bajas según las especificaciones del proyecto. |
| prueba hidrostática | P=2St/D; S=60 % SMYS (PSL1), hasta 90 % SMYS (PSL2); cada tubo probado |
Dimensiones y rango de suministro disponible
| Parámetro | Gama/opción disponible |
|---|---|
| Tipo de tubería | SAWH / SSAW (soldado por arco sumergido en espiral) |
| Diámetro externo | 219–3048 mm (8–120 pulgadas), típico |
| Grosor de la pared | 5,0–30 mm, típico |
| Longitud | 6–12 m (SRL/DRL); hasta unos 18 m |
| PSL | PSL1/PSL2 |
| Designación de grado | X52 / L360 (L360M, L360N para PSL2) |
| Extremos de tubería | extremo biselado (BE) para soldar; extremo liso (PE) |
| Protección de superficies | 3LPE, 3LPP, FBE, epoxi interno, revestimiento de mortero de cemento (por proyecto) |
| Inspección | 100 % soldadura UT, hidrostática, dimensional, visual; tercero a pedido |
"Todos los tamaños disponibles" no sustituye a un rango de suministro confirmado. Los diámetros, espesores de pared o longitudes no estándar se evalúan en función de la orden de compra y la capacidad del molino. La tolerancia del diámetro exterior del cuerpo suele ser ± 0,75 % y el espesor de la pared +15 % / −12,5 % según API 5L PSL2.
Fabricación e inspección
La tubería X52 soldada en espiral se produce a partir de bobinas de acero laminadas en caliente. Se preparan los bordes de la tira y luego se le da forma de hélice en un ángulo de formación controlado, generalmente en el rango de 30 grados a 50 grados, ajustado para que un ancho de bobina determinado produzca el diámetro exterior requerido. Un cabezal de soldadura interno deposita la pasada de raíz, seguido inmediatamente por un cabezal de soldadura de arco sumergido externo, produciendo una soldadura de doble cara a lo largo de la costura en espiral. Luego, la tubería se corta a la medida adecuada y ambos extremos se refrentan y biselan para soldarlos en el campo.
Debido a que la costura corre helicoidalmente, la longitud de la soldadura es más larga que la longitud de la tubería (aproximadamente 1,5 veces en un ángulo de formación de 45 grados), lo que da más soldadura total para inspeccionar. Cada tubería está sujeta al 100% a pruebas ultrasónicas de soldadura en espiral, pruebas hidrostáticas, inspección dimensional y de extremos, y examen visual; PSL2 agrega pruebas de impacto Charpy y un control más estricto de la química y el carbono equivalente. Cada tubería lleva un número de calor para la trazabilidad del lote.
La soldadura en espiral es más competitiva para diámetros grandes y presiones moderadas. Para líneas de diámetro pequeño, alta presión o de servicio amargo, el tipo de tubería y la condición de entrega deben confirmarse con el diseño del proyecto y las especificaciones de materiales en lugar de asumirse.
Aplicaciones de la tubería X52 soldada en espiral
Líneas troncales de transmisión de petróleo y gas de larga distancia (segmentos de gran diámetro)
Sistemas de captación y distribución de gas natural.
Abastecimiento de agua, riego y tuberías de agua cruda.
Pilotes estructurales y de cimientos (con ASTM A252, donde se especifique)
Dragado y tuberías de servicios públicos de baja presión.
La idoneidad depende de la presión de diseño, el diámetro, el espesor de la pared, la composición del medio, la temperatura, el control de la corrosión y las especificaciones del proyecto. X52 no es una clasificación universal para todos los medios, presiones o entornos.
Certificados de Materiales e Inspección
Cada pedido está documentado con un Certificado de prueba de materiales (MTC) según EN 10204 3.1 o 3.2, que cubre los resultados de las pruebas mecánicas y químicas del análisis de calor, registros de inspección visual y dimensional, y resultados de END de soldadura en espiral al 100 %. Los pedidos de PSL2 incluyen los resultados del impacto Charpy y el cálculo del equivalente de carbono. Cuando se especifica, se realizan pruebas adicionales, como HIC/SSC para servicio amargo o dureza específica del proyecto. La inspección por parte de terceros (por ejemplo, SGS, BV o DNV) se organiza cuando así lo requiere la orden de compra. Los números de calor y los identificadores de lotes respaldan la trazabilidad total.
Recubrimiento, preparación final y entrega
La protección contra la corrosión externa está disponible como 3LPE (polietileno de tres capas, ISO 21809-1 / DIN 30670-1), 3LPP (polipropileno de tres capas) o FBE (epoxi adherido por fusión). La protección interna se puede proporcionar mediante un revestimiento de epoxi o, para el servicio de agua, un revestimiento de mortero de cemento. Los extremos de los tubos están biselados para soldar y equipados con protectores de extremos; Los tubos se empaquetan con correas de acero, se les colocan tapas en los extremos, se marcan y envuelven para su exportación. Con el envío se emiten una lista de embalaje y documentos de envío. Los revestimientos y revestimientos se suministran únicamente cuando coinciden con las especificaciones del proyecto y la norma de protección contra la corrosión aplicable.
Prueba e inspección




Proporcione lo siguiente para recibir una cotización: calidad y PSL (X52/L360, PSL1 o PSL2), edición API 5L aplicable, diámetro exterior y espesor de pared, longitud y cantidad, requisitos de revestimiento y extremo de tubería, requisitos de inspección y documentación, destino de entrega y cronograma solicitado, y dibujos o especificaciones técnicas cuando estén disponibles.
Preguntas frecuentes
¿Qué es la tubería de acero soldada en espiral X52?
Es una tubería producida mediante soldadura por arco sumergido en espiral (helicoidal) según API 5L grado X52, también denominada L360, con un límite elástico mínimo especificado de 360 MPa (52 000 psi). Se suministra en PSL1 y PSL2 para transmisión de petróleo, gas y agua.
¿Cuál es la diferencia entre SAWH y SSAW?
SAWH y SSAW son el mismo producto. SAWH es la terminología API para tuberías soldadas por arco sumergido con costura helicoidal; SSAW es el término comercial utilizado en China, Medio Oriente y América del Sur para los tubos soldados en espiral por arco sumergido. LSAW es un producto diferente con costura longitudinal.
¿Cuál es el límite elástico mínimo de la tubería X52?
El límite elástico mínimo especificado de la tubería API 5L X52 es 360 MPa (52 000 psi), equivalente al grado L360 según ISO 3183. La resistencia mínima a la tracción es 460 MPa (66 700 psi).
¿Cuál es la diferencia entre API 5L X52 PSL1 y PSL2?
PSL2 no es más fuerte; aplica controles más estrictos. PSL2 limita el carbono al 0,22-0,24 %, el fósforo al 0,025 %, el azufre al 0,015 %, controla el equivalente de carbono (CE_IIW<= 0.43, CE_Pcm <= 0.25), requires Charpy impact testing, full-length weld NDT and traceability. PSL1 welded pipe allows carbon up to 0.26 % with no mandatory impact test or carbon-equivalent limit.
¿Qué diámetros y espesores de pared están disponibles para la tubería X52 soldada en espiral?
La tubería X52 soldada en espiral generalmente se suministra con un diámetro exterior de 219 mm a 3048 mm (8-120 pulgadas) y un espesor de pared de 5,0-30 mm, en longitudes de 6-12 m (hasta aproximadamente 18 m). Los tamaños no estándar se evalúan según la orden de compra y la capacidad del molino.
¿Qué inspecciones se realizan en la tubería X52 soldada en espiral?
Cada tubería recibe pruebas hidrostáticas, pruebas ultrasónicas de soldadura 100 % en espiral, inspección dimensional y de extremos, y verificación visual. PSL2 agrega pruebas de impacto Charpy y un control más estricto de la química y el carbono equivalente. La inspección por parte de terceros se organiza cuando se especifica en el pedido.
¿Se puede suministrar la tubería X52 soldada en espiral con revestimiento 3LPE o FBE?
Se pueden suministrar revestimientos externos 3LPE, 3LPP y FBE, revestimiento interno de epoxi y mortero de cemento para servicio de agua cuando coincidan con las especificaciones del proyecto y la norma de protección contra la corrosión aplicable (por ejemplo, ISO 21809-1 o DIN 30670-1). Confirme el tipo de recubrimiento, el espesor y los requisitos de prueba con el pedido.
¿Qué información se necesita para solicitar una cotización de X52 soldado en espiral?
Proporcione grado y PSL (X52/L360, PSL1 o PSL2), edición API 5L aplicable, diámetro exterior y espesor de pared, longitud y cantidad, requisitos de revestimiento y extremo de tubería, requisitos de inspección y documentación, destino y cronograma de entrega, y dibujos o especificaciones cuando estén disponibles.
