Descripción de pilotes de tubería de acero ASTM A252
Basados en los estándares ASTM A252 y las prácticas de ingeniería, los pilotes de tubos de acero A252 son tubos soldados por arco sumergido (SAWL) con costura recta diseñados específicamente para ingeniería de cimientos de pilotes.
Tipo de tubería específica: Tubería soldada por arco sumergido con costura recta (costura de soldadura paralela al eje de la tubería), excluidas las tuberías soldadas en espiral.
Estándar de ejecución: ASTM A252 (el estándar mundial autorizado para tubos de acero utilizados en cimientos de pilotes).
Misión principal: como pilote-portante de carga permanente, transfiere las cargas del edificio a los cimientos profundos.
Grados de desempeño:
GR2 (grado convencional): Límite elástico mayor o igual a 290 MPa, resistencia a la tracción mayor o igual a 415 MPa, adecuado para profundidades de pilotes menores o iguales a 40 metros.
GR3 (grado de alta-resistencia): límite elástico mayor o igual a 345 MPa, resistencia a la tracción mayor o igual a 485 MPa, adecuado para pilotes con profundidades de 40 a 100 metros (requiere pasar una prueba de impacto de -20 grados).
Propiedades mecánicas de la tubería de pilote A252
| Requisitos de propiedades mecánicas ASTM A252 (mínimo) | |||
|---|---|---|---|
| Grado ASTM A252 | Límite elástico mínimo (psi) | Límite elástico mínimo (MPa) | Resistencia mínima a la tracción (psi) |
| Grado 1 | 30,000 | 205 | 48,000 |
| Grado 2 | 35,000 | 240 | 50,000 |
| Grado 3 | 45,000 | 310 | 60,000 |
Composición química y soldabilidad de a252.Pilotes de tubos de acero soldados y sin costura
| Controles típicos de composición química (% máximo en peso, análisis térmico) | |||||
|---|---|---|---|---|---|
| Elemento | Carbono (C) | Manganeso (Mn) | Fósforo (P) | Azufre (S) | Silicio (Si) |
| Límite máximo típico | 0.30% | 1.20% | 0.040% | 0.050% | 0.40% |
Comparación de núcleos: ASTM A252 frente a API 5L
| Dimensión | ASTM A252 | API 5L | Impacto de ingeniería |
|---|---|---|---|
| Uso primario | Cimentaciones de pilotes para edificios/puentes | Tuberías de transporte de petróleo/gas | ▶ Intercambio prohibido: Las tuberías API para pilotes reducen la capacidad axial ↓40%; Las tuberías A252 carecen de resistencia a la presión de rotura |
| Tipo de tubería aplicable | Solo costura recta-(SAWL) | Costura recta-(SAWL)/espiral (SSAW) | A252 excluye los tubos en espiral (las soldaduras circunferenciales debilitan la resistencia axial) |
| Enfoque mecánico | compresión axial (carga vertical) | Compresión del aro (presión interna) | Las tuberías API sobre pilotes corren el riesgo de pandearse (p. ej., colapso de una construcción en Shenzhen en 2018) |
| Grados de fuerza | GR1/GR2/GR3 (Rendimiento: 205-345 MPa) | A/B/X42-X80 (Rendimiento: 241-825 MPa) | API 5L X60≈414 MPa, pero capacidad de carga axial < A252 GR3 (diferencia de orientación de soldadura) |
| Pruebas clave | • Prueba de aplanamiento (resistencia al agrietamiento por soldadura) • Prueba de flexión |
• Prueba de caída-de peso y desgarro (DWTT) • Prueba HIC |
Las pruebas A252 simulan la tensión del pilote; API DWTT previene la fractura frágil de la tubería |
| Tolerancia dimensional | Wall thickness: ±10% (reject if >10% menos) | Espesor de pared: ±12,5% | A252 más estricto (la pérdida de la pared reduce directamente la carga-) |
| Control de corrosión | Sólo GR3 requiere validación (marino) | Recubrimiento obligatorio (FBE/3LPE) | Las tuberías API tienen revestimientos pero no puede sustituir las pilas corrosivas (desajuste mecánico) |
| Modo de falla típico | Pandeo de pilotes (sobrecarga/profundidad) | Grietas en soldaduras circunferenciales (fluctuación de presión) | Causas-de uso cruzado colapso estructural (pilas) o ruptura de tuberíatransporte) |
A252 Pruebas destructivas de tuberías de pilotes (obligatorias por lote)
Prueba hidrostática
● Presión: Mayor o igual a 5 MPa mantenido para Mayor o igual a 5 segundos (todas las especificaciones)
● Criterios de aceptación: Cero fugas + sin deformación permanente
Prueba de aplanamiento
● Compresión: Presione hasta distancia entre placas=1/3 tubo OD
(p. ej., tubería de Φ500 mm → comprimida a 167 mm)
● Rechazo Inmediato: Cualquier grieta en la zona de soldadura.
Prueba de flexión
● Método: Doblado en frío de 180 grados. (diámetro del mandril=0.75 × diámetro exterior de la tubería)
● Aceptación: Sin fisuras Mayor o igual a 3mm en soldadura
(>Las grietas de 2 mm desencadenan una nueva prueba)

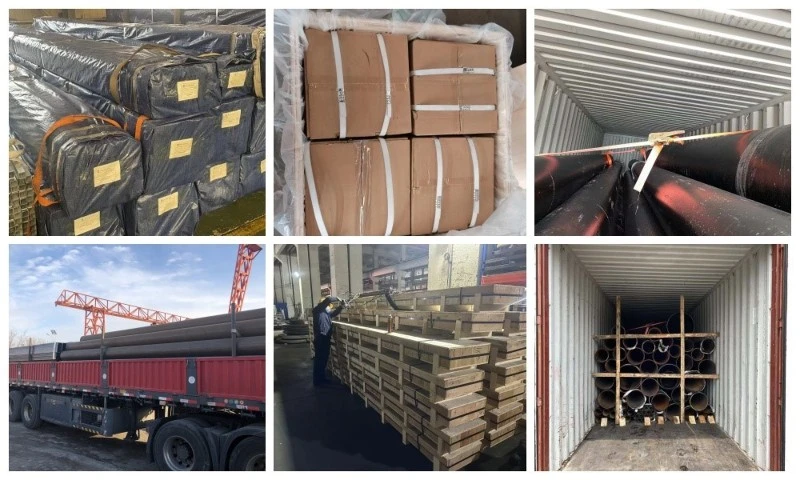

embalaje y envío
