Descripción de tubería de acero al carbono soldada y sin costura ASTM A252
Especificación
Nombre: Especificación estándar ASTM A252 para pilotes de tubos de acero soldados y sin costura
Objeto principal: Tubería soldada por arco sumergido con costura recta (no aplicable a tubería soldada en espiral)
Uso principal: Fabricación de cimientos de pilotes que soportan carga-permanente (como pilotes de acero o revestimientos de pilotes de hormigón en cimientos de edificios o puentes).
Requisitos de control básicos
Grados de materiales
GR1 (Grado de Cimentación): Límite elástico Mayor o igual a 205 MPa, para cimentaciones de pilotes poco profundos (Menor o igual a 20 metros)
GR2 (grado principal): límite elástico mayor o igual a 290 MPa, adecuado para profundidades de pilotes menores o iguales a 40 metros (que representa más del 60% del uso global)
GR3 (High Strength Grade): Yield strength ≥ 345 MPa MPa, for super high-rise/cross-sea projects (>pilote de 40 m de profundidad)
Elementos de prueba obligatorios
Prueba de presión hidráulica: presión mayor o igual a 5 MPa mantenida durante 5 segundos, sin fugas (verifica el sellado)
Prueba de aplanamiento: cuando se comprime a 1/3 del diámetro de la tubería, no se agrieta la soldadura (umbral crítico de falla)
Prueba de flexión: después de una flexión en frío de 180 grados, no hay grietas de soldadura mayores o iguales a 3 mm (simula la tensión de la construcción)
Prueba de tracción: 2 muestras por lote de horno, la resistencia debe cumplir con el grado correspondiente (por ejemplo, resistencia a la tracción GR2 mayor o igual a 415 MPa)
Tolerancias dimensionales
Outer diameter error ≤±0.75%, wall thickness negative deviation >Se rechaza el 10%. Rectitud Menor o igual a 3 mm/3 m (evita la inclinación del pilote)
Propiedades mecánicas
Estructura química de la tubería de pilotes de acero A252
Valores de alargamiento de tubos Erw sin costura A252
Estándares de referencia para la fabricación de TUBERÍAS ASTM A252
Métodos y definiciones de inspección ASTM A370 para pruebas mecánicas de productos de acero.
ASTM A751: Métodos de prueba de análisis químico.
ASTM A941: Terminología para acero al carbono, aleado y inoxidable.
Práctica E29 para utilizar dígitos significativos en el resultado de la prueba para decidir la conformidad con la especificación.
Artículos y requisitos de inspección estándar ASTM A252
| Categoría de inspección | Artículo de prueba | Requisito estándar | Importancia de la ingeniería |
|---|---|---|---|
| Prueba hidrostática | Presión de prueba | Mayor o igual a 5 MPa mantenido durante Mayor o igual a 5 segundos | Verificación de la integridad del sellado |
| Criterios de aceptación | Sin fugas/deformación permanente | ||
| Prueba de aplanamiento | Nivel de compresión | Comprimido hasta distancia entre placas=1/3 × diámetro nominal de la tubería | Inspección de tenacidad de soldadura y fuerza de unión |
| Criterios de aceptación | Sin grietas en la zona de soldadura (Rechazo inmediato si falla) |
||
| Prueba de flexión | Ángulo de curvatura | Curva en frío de 180 grados. (Diámetro del mandril=0.75 × diámetro de la tubería) |
Simula el estrés de la construcción. |
| Criterios de aceptación | Sin fisuras Mayor o igual a 3mm en soldadura | ||
| Prueba de tracción | Cantidad de muestra | 2 especímenes por lote de calor | Validación de la resistencia del material |
| Fuerza de producción | GR1 Mayor o igual a 205 MPa, GR2 Mayor o igual a 290 MPa, GR3 Mayor o igual a 345 MPa | ||
| Resistencia a la tracción | GR1 Mayor o igual a 345 MPa, GR2 Mayor o igual a 415 MPa, GR3 Mayor o igual a 485 MPa | ||
| Tolerancia dimensional | Diámetro exterior (DE) | ±0.75% | Garantiza la precisión de la interacción del montón-suelo |
| Espesor de pared (PE) | ±10% (Rechazar si WT- < 90 % nominal) |
||
| Rectitud | Menos o igual a 3 mm por 3 m de longitud | Crítico para la verticalidad del hincado de pilotes |

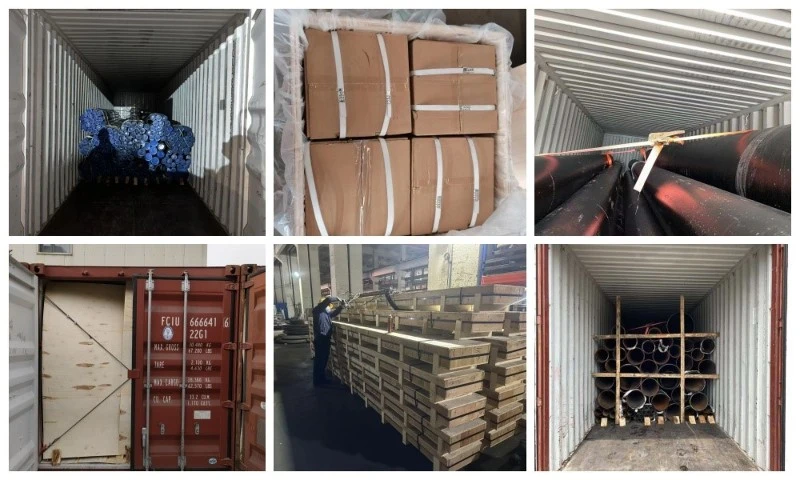

Embalaje y envío
