Los tubos de acero API 5L GRB de gran-diámetro son tubos soldados con costura recta que cumplen con el estándar básico PSL1 y se fabrican utilizando tecnología de soldadura por resistencia de alta-frecuencia (ERW). La norma permite un equivalente de carbono de hasta el 0,46% y el límite elástico se controla entre 241 y 448 MPa, con mayor énfasis en la economía y la eficiencia de la producción en masa.
Niveles de especificación de producto (PSL)
Esta norma especifica dos niveles de especificación de producto (PSL1 y PSL2). Los requisitos técnicos estándar para estos dos niveles de PSL difieren. PSL2 tiene requisitos obligatorios de carbono equivalente, tenacidad entallada, límite elástico y resistencia a la tracción. Las diferencias descritas aquí y otras se analizan en el Apéndice J.
Está permitido solicitar explícitamente el suministro sólo en grado PSL1 o PSL2; en caso contrario, se deberá suministrar uno. El comprador también puede agregar requisitos adicionales independientemente de si se solicitan productos de grado PSL1 o PSL2. Los requisitos suplementarios (Apéndice F) y otros elementos opcionales están disponibles en esta norma.
Rendimiento técnico
1. Ciencia de los materiales: contenido de carbono controlado por debajo del 0,22 %, contenido de manganeso del 1,2 %-1,5 %, con niobio y vanadio añadidos mediante micro-aleaciones para mejorar la resistencia y al mismo tiempo garantizar la soldabilidad. El contenido de impurezas de azufre y fósforo debe ser inferior al 0,025% para garantizar la tenacidad a bajas temperaturas.
2. Requisitos del proceso de fabricación: Se utilizan procesos de soldadura por resistencia de alta-frecuencia (ERW) o soldadura por arco sumergido (SAW). Las soldaduras deben someterse a pruebas 100% ultrasónicas e inspección por rayos X-.
3. Estándares de desempeño mecánico: Límite elástico mayor o igual a 245 MPa, resistencia a la tracción 415-655 MPa, alargamiento no menor al 23%.
Propiedades mecánicas de tuberías de acero API 5L GRB de gran-diámetro
|
MATERIAL |
TS (AMP) |
YS (AMP) |
EL% |
|
ASTM API 5 libras |
415 minutos |
240 minutos |
23min |
PSL1 VS PSL2
Requisitos de calidad e inspección
PSL1
Menos elementos de inspección: los requisitos de inspección para tuberías de acero son relativamente básicos. Por ejemplo, sólo se requiere una inspección visual de cada tubería de acero y los requisitos para las pruebas no-destructivas son relativamente indulgentes; normalmente, sólo se requiere una inspección por muestreo de una parte de las tuberías de acero.
Menor nivel de control de calidad: la frecuencia de las pruebas de composición química y propiedades mecánicas es menor para PSL1 que para PSL2. Para algunos indicadores clave de desempeño, se permite un rango de fluctuación relativamente grande. PSL2
Inspección integral y rigurosa: se aplica un control de calidad más estricto a casi todas las tuberías, incluidas pruebas integrales no-destructivas, como pruebas ultrasónicas, pruebas de partículas magnéticas y pruebas de líquidos penetrantes, para garantizar la ausencia de defectos internos y superficiales.
Estricta consistencia en el desempeño: Se requiere una consistencia más estricta en la composición química y las propiedades mecánicas. Normas estrictas rigen los indicadores de rendimiento de cada tubería, con una mayor frecuencia de inspección para garantizar la estabilidad de la calidad de todo el lote.
Escenarios de aplicación
PSL1: Adecuado para aplicaciones con requisitos relativamente bajos de calidad y rendimiento de las tuberías, como tuberías temporales de petróleo y gas, tuberías de corta-distancia con requisitos de seguridad menos estrictos o áreas con condiciones ambientales relativamente buenas y presión y temperatura de funcionamiento relativamente estables.
PSL2: Se utiliza principalmente en proyectos con requisitos extremadamente altos de seguridad y confiabilidad de tuberías, especialmente en entornos hostiles o cuando se transportan medios altamente peligrosos. Estas aplicaciones requieren que las tuberías de acero resistan condiciones extremas como alta presión, baja temperatura y fuerte corrosión. Las tuberías de acero de grado PSL2, con sus estándares de calidad y rendimiento más altos, cumplen mejor con estos estrictos requisitos, lo que garantiza el funcionamiento estable a largo plazo-del sistema de tuberías.

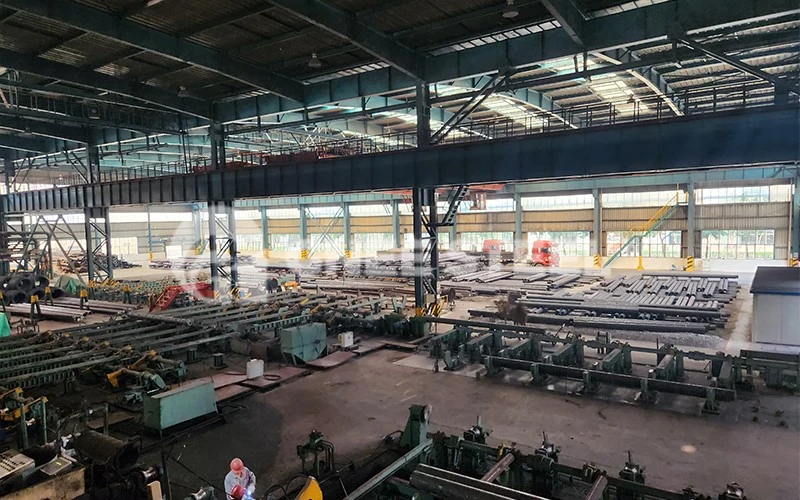

Fábrica de tubos de gran diámetro API 5L GrB
