Una junta de expansión es un dispositivo que se utiliza para compensar la deformación de tuberías o equipos causada por cambios de temperatura, desplazamiento mecánico o vibración. Se encuentra comúnmente en aplicaciones industriales como tratamiento de agua, máquinas de colada continua y motores diésel. Su función principal es absorber el desplazamiento mediante deformación elástica, evitando daños a las tuberías debido a la concentración de tensiones y, al mismo tiempo, reduciendo la transmisión de vibraciones y extendiendo la vida útil del equipo. Según las diferencias en materiales y estructura, las juntas de expansión se pueden dividir en tipos, como fuelles metálicos y juntas flexibles de caucho, adecuadas para diferentes entornos de presión, temperatura y medios.
Principios Técnicos y Diseño Estructural:
El componente central de una junta de expansión son los fuelles, generalmente hechos de acero inoxidable o caucho. Tomando como ejemplo un fuelle metálico, logra una compensación del desplazamiento axial, lateral o angular mediante la deformación elástica del metal de paredes delgadas-. Por ejemplo, un solo-tubo de fuelle con un diámetro de 200 mm y un espesor de pared de 4 mm puede soportar una expansión/contracción de 30 mm bajo una presión de 16 bar, adecuado para entornos de alta-temperatura y alto-esfuerzo, como las máquinas de colada continua. Las juntas de expansión de caucho utilizan materiales de caucho EPDM, NBR o CR, empleando caucho multi-capas y capas de refuerzo para lograr amortiguación de vibraciones y reducción de ruido. El espesor de sus tuberías puede alcanzar los 6 mm y las conexiones de brida cumplen con los estándares europeos, alemanes y japoneses, adaptándose a diversos sistemas de tuberías.
Los materiales comunes para juntas de expansión son los siguientes:
Juntas de expansión metálicas: Las juntas de expansión metálicas generalmente están hechas de acero inoxidable, cobre, aluminio u otros materiales metálicos. Ofrecen ventajas como alta resistencia, resistencia a altas temperaturas y resistencia a alta presión, lo que los hace adecuados para conexiones de expansión en entornos hostiles con altas temperaturas, altas presiones y altas velocidades.
Juntas de expansión de caucho: Las juntas de expansión de caucho generalmente están hechas de caucho natural o sintético. Ofrecen buena flexibilidad y resistencia al desgaste, lo que los hace adecuados para conexiones de expansión en condiciones generales de temperatura y presión.
Juntas de expansión de plástico: Las juntas de expansión de plástico generalmente están hechas de polietileno, cloruro de polivinilo u otros materiales plásticos. Ofrecen ventajas como peso ligero, resistencia a la corrosión y resistencia al desgaste, lo que los hace adecuados para conexiones de expansión que involucran medios químicos generales.
Uso y escenarios:
Se debe seleccionar el tipo apropiado de junta de expansión en función de las condiciones de funcionamiento.
Los fuelles metálicos son adecuados para entornos de alta-temperatura (p. ej., 100 grados) y alta-presión (16 bar), como los tubos de escape de motores diésel; Las juntas de expansión de caucho se utilizan principalmente en escenarios de temperatura normal-o de baja-temperatura y baja-presión, como la entrada y salida de bombas de agua en sistemas de tratamiento de agua.
Durante la instalación, asegúrese de que las bridas estén alineadas para evitar tensiones locales excesivas causadas por la excentricidad; Además, deje suficiente espacio de expansión para evitar una compresión o estiramiento excesivos de la junta de expansión. Inspeccionar periódicamente el fuelle o la capa de caucho para detectar grietas y envejecimiento es fundamental para garantizar un funcionamiento seguro a largo plazo-.

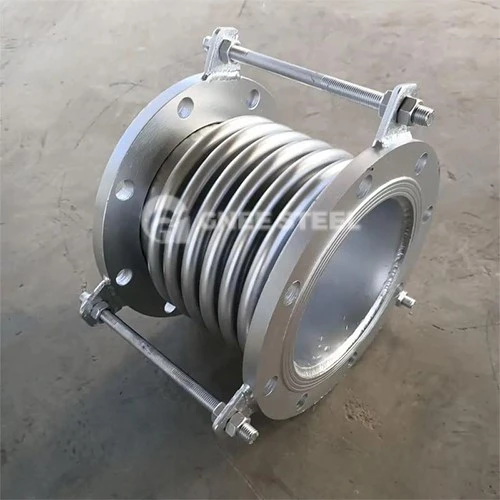

Junta de dilatación GNEE en venta
